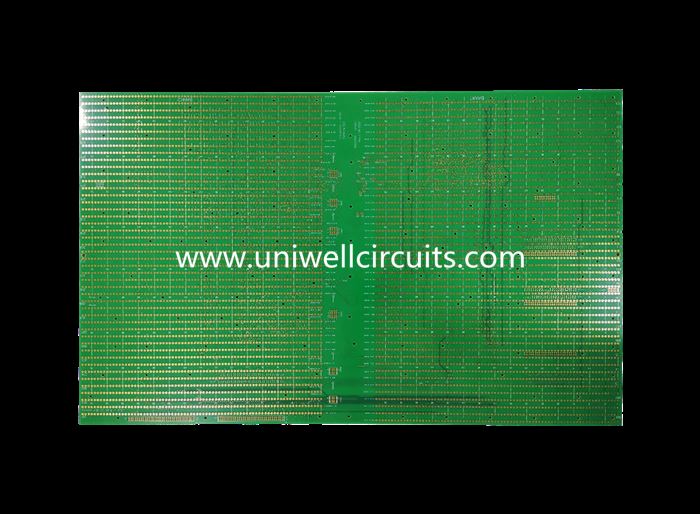

Shenzhen Uniwell Circuits Co., Ltd היא אחת מהיצרניות והספקיות המובילות של מעגלים Uniwell 12 שכבות אחורי לוח קידוח בסין, תומכת גם בשירות מותאם אישית במחיר נמוך. אם אתה הולך לקנות מעגלים Uniwell באיכות גבוהה 12 שכבות אחורי לוח קידוח, מוזמן לקבל הצעת מחיר מהמפעל שלנו.
1, פרמטרי מוצר ליבה
מפרטי הליבה של לוח הקידוח האחורי בן 12 השכבות של Uniwell Circuits הם כדלקמן:
עובי הצלחת יכול להגיע ל-5.0 מ"מ, עם צמצם מינימלי של 0.3 מ"מ ויחס עובי לקוטר של עד 17:1
ניתן לשלוט באורך הערימה השיורית (STUB) בטווח האופטימלי של התעשייה של 50-150 מיקרומטר
תמיכה בטיפול משטח כגון ציפוי אלקטרוניקה, עם גודל משלוח מרבי של 665*419 מ"מ
זמן האספקה הקבוע של לוחות 12 שכבות הוא 72 שעות, מה שיכול לענות על צורכי ייצור דחופים.
| שכבות | 12 שכבות |
| מֵמַד | 665*419 מ"מ |
| עובי לוח | 5.0 מ"מ |
| צמצם מינימלי | 0.3 מ"מ |
| חשמל זהב | |
| חלל פנימי 0.15 מ"מ |
| תרגיל אחורי | |
| יחס גובה-רוחב 17:1 |
2, יתרונות תהליכי ליבה
קידוח אחורי הוא תהליך קידוח עומק מבוקר מיוחד שמסיר חורים וערימות שאריות של לוחות רב-שכבתיים באמצעות קידוח משני, תוך הימנעות מבעיות כגון השתקפות, הצלבה ועיוות עיכוב במהלך-העברת אותות במהירות גבוהה, ושיפור משמעותי של שלמות האות. Zhongyang Circuit יכול לשלוט במדויק על סבילות העומק של המקדח האחורי בטווח של ± 0.05 מ"מ, תוך התאמה לדרישות הביצועים התובעניות של לוחות מודפסים- גבוהים שונים.
3, אזורי יישום עיקריים
מוצר זה מיועד בעיקר לתרחישים הדורשים ביצועים ואמינות מעגל גבוהים במיוחד:
ציוד תקשורת מהיר: תחנת בסיס תקשורת 5G/6G, לוח אם של ציוד רשת שידור ליבה
שרת ומרכז נתונים: לוחות אם של שרתים מתקדמים,-משטחי אחסון במהירות גבוהה
חלל תעשייתי וצבאי: ציוד בקרה תעשייתי, אלקטרוניקה תעופה וחלל, אלקטרוניקה רפואית מדויקת
מוצרי אלקטרוניקה מתקדמים:-מכשירי מחשוב בעלי ביצועים גבוהים, מוצרי מסוף רשת-מתקדמים.
